パイロット操作の油圧バルブは、多くの油圧システムにおいて重要なコンポーネントであり、正確な制御と効率的な動作を実現します。主要な油圧バルブのサプライヤーとして、私はこれらのバルブの仕組みを詳しく掘り下げ、バルブが油圧システムの機能にどのように貢献するかを説明できることに興奮しています。
油圧バルブの基本原理
パイロット操作の油圧バルブについて説明する前に、油圧バルブ一般の基本原理を理解することが重要です。油圧バルブは、システム内の作動油の流れ、圧力、方向を制御するために使用されます。これらは油圧機械がスムーズかつ安全に動作することを保証する上で重要な役割を果たします。
油圧バルブには方向制御弁、圧力制御弁、流量制御弁などいくつかの種類があります。各タイプには特定の機能があり、さまざまな油圧用途の要件を満たすように設計されています。
パイロット式油圧弁とは何ですか?
パイロット作動油圧バルブは、パイロット圧力として知られる少量の油圧を使用して、大きなメインバルブの開閉を制御するタイプのバルブです。この設計により、高圧用途でもメインバルブを正確に制御できます。
パイロット操作弁は、パイロット弁とメイン弁の 2 つの主要部分から構成されます。パイロットバルブは、メインバルブへの作動油の流れを制御する小さなバルブです。パイロットバルブが開くと、作動油がメインバルブに流れ、メインバルブが開きます。逆にパイロット弁を閉じると主弁も閉じます。
パイロット操作式油圧バルブはどのように機能しますか?
パイロット操作式油圧バルブの動作は、次の手順で説明できます。
ステップ 1: 初期状態
初期状態ではパイロット弁、主弁ともに閉となっています。バルブを通る作動油の流れはありません。
ステップ 2: パイロット圧力を加える
パイロット弁に制御信号が送られるとパイロット弁が開き、圧力源からメインバルブのパイロット室に少量の作動油が流れます。これによりメインバルブ全体に圧力差が生じ、メインバルブが開き始めます。
ステップ 3: メインバルブを開く
パイロット圧力が増加すると、メインバルブが開き続け、より多くの作動油がバルブを通過できるようになります。メインバルブが開く速度は、バルブの設計とパイロット圧力の大きさによって異なります。
ステップ 4: フローを維持する
メインバルブが完全に開くと、パイロットバルブへの制御信号がなくなるまで、バルブを通る作動油の流れが維持されます。
ステップ 5: バルブを閉じる
パイロット弁への制御信号がなくなるとパイロット弁が閉じ、メイン弁のパイロット室への作動油の流れが止まります。これによりパイロット室内の圧力が低下し、主弁が閉じ始めます。
ステップ 6: 閉鎖を完了する
パイロットチャンバー内の圧力が低下し続けると、メインバルブが完全に閉じ、バルブを通る作動油の流れが停止します。
パイロット式油圧バルブのメリット
パイロット操作式油圧バルブには、他のタイプの油圧バルブに比べて、次のようないくつかの利点があります。
- 正確な制御:パイロットバルブを使用すると、高圧用途でもメインバルブを正確に制御できます。このため、パイロット操作バルブは、正確な流量と圧力制御が必要な用途に最適です。
- 高流量能力:パイロット操作バルブは大量の作動油を処理できるため、高流量を必要とする用途に適しています。
- 低消費電力:パイロット弁は少量の油圧で作動するため、他の弁に比べて消費電力が少なくなります。
- 信頼性：パイロット操作バルブは信頼性と耐久性が高く、過酷な環境での使用に適するように設計されています。
パイロット式油圧バルブの用途
パイロット操作式油圧バルブは、次のような幅広い用途で使用されます。
- 産業機械:パイロット操作バルブは、プレス、射出成形機、油圧リフトなどの産業機械でよく使用されます。これらの機械の作動油の流れと圧力を制御するために使用され、スムーズで効率的な動作が保証されます。
- モバイル機器:パイロット操作式バルブは、掘削機、ローダー、フォークリフトなどの移動機器にも使用されます。機器の油圧シリンダーの動きを制御するために使用され、機器の機能を正確に制御できます。
- 発電:パイロット操作弁は、タービンやその他の機器の作動油の流れと圧力を制御するために発電プラントで使用されます。これらは、発電設備の安全かつ効率的な動作を確保するために使用されます。
当社の製品範囲
当社は油圧バルブのサプライヤーとして、お客様のニーズにお応えするパイロット式油圧バルブを幅広く取り揃えております。当社の製品範囲には以下が含まれます:

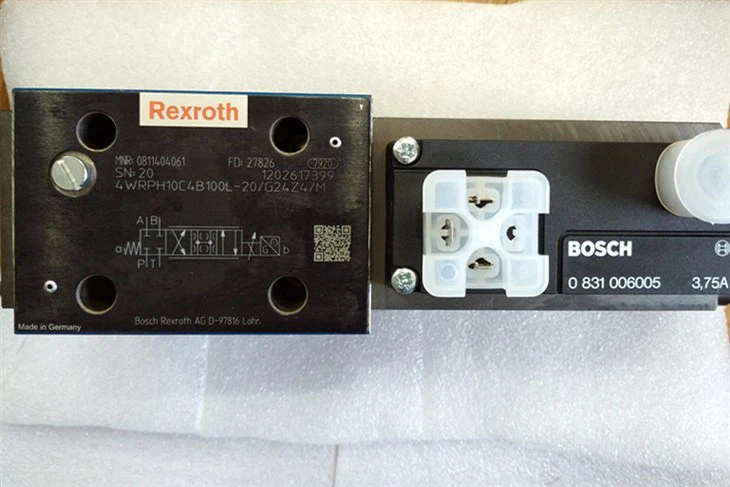

- 4WRPH10C4B100L-2X/G24Z4/M ボッシュ レックスロス: これは、Bosch Rexroth の高性能パイロット操作式方向制御弁です。正確な制御と高い流量能力を備え、幅広い用途に適しています。

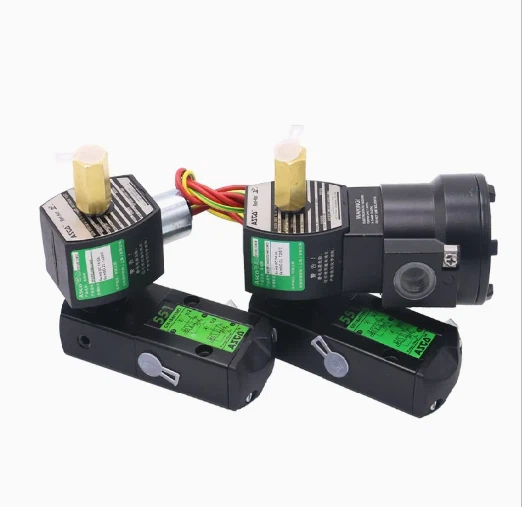

- オリジナル Asco 8551 三方ソレノイドバルブ：アスコのパイロット式電磁弁です。さまざまな用途で作動油の流れを確実かつ効率的に制御できるように設計されています。
- DN DC DD FT チェックバルブ：サンハイドロリック社のパイロット式逆止弁です。システム内の作動油の逆流を防止し、システムの安全かつ効率的な動作を保証するために使用されます。
調達に関するお問い合わせ
パイロット式油圧バルブのご購入をご検討の場合や、製品についてご質問がございましたら、お気軽にお問い合わせください。当社の専門家チームがお客様の調達ニーズをサポートし、油圧システムに最適なソリューションを提供します。
参考文献
- Fluid Power ハンドブック、Bruce A. Lipkin および Ralph R. Pariseau 編集
- 油圧制御システム、ジョージ R. メリット著
- 空気圧および油圧制御のハンドブック、ロバート L. モット著
